Tubusové svetlovody Sunizer Y14

Funkcia svetlovodu Sunizer

Svetlovody Sunizer™ a ich návrh

Typ svetlovodu Priemer potrubia (mm) Veľkosť kruhového difuzéra (mm) Veľkosť štvorcového difuzéra (mm) Polomer osvetlenie (m) Osvetlená plocha (m2) Najčastejšie príklady použitia
SZ 230 230 Ø 400 400 x 400 1,0 1 - 7 WC, šatne, úzke chodby
SZ 330 330 Ø 400 400 x 400 1,5 5 - 17 chodby, kúpeľne, kuchynské kúty

SZ 430 430 Ø 600 600 x 600 2,0 9 - 27 schodisko, kuchyňa
SZ 530 530 Ø 600 600 x 600 2,5 16 -47 detskéa obývacie izby, kancelárie

Veľkosťstavebného otvra pre svetlovody je o 5 mm väčší, než veľkosť stropného difúzora.

Ako vhodne umiestniť svetlovody Sunizer™ na strešnú konštrukciu?

Svetlovody majú výkon značne ovplyvnený správnou voľbou ich veľkosti či orientáciou vzhľadom k svetovým stranám.

Pri inštalácii do šikmej strecha je najvhodnejšie umiestniť svetlovody na južnej či jihozápaní strane.



Popis jednotlivých súčastí svetlovodov Sunizer™

Svetlovody Sunizer™ a ich stropné difúzory

Okrúhly alebo hranatý tvar

Svetlovod Sunizer™ ponúka dva základné tvary difúzora, štandardné guľatý a veľmi atraktívny štvorcový, vhodný aj pre kazetové podhľady.

Okrúhly - ROUND, Hranatý - SQUARE

Fresnelove šošovky

Pre tubusové svetlovody Sunizer ™ sú charakteristické špeciálne optické Fresnelove šošovky umiestnené v mieste difúzora. Tieto optické šošovky umožňujú hladký rozptyl slnečných lúčov do miestnosti, každá pod uhlom 45 °. Svetlovod tým vytvára hladší a plynulejší rozptyl svetla. Ide o maximalizujúca rozptyl svetla do priestoru bez zbytočných strát prechodom.

Dekoratívne skla

Týmito priesvitnými dekoratívnymi sklami, ktorých vzhľad je vlisovaný do jednej strany číreho skla, možno nahradiť optické Fresnelove šošovky v rámčeku stropného difúzora pre svetlovody Sunizer™. Svetlovody ponúkame so sklami v matovanom prevedení (satinato) či ornamentným (krizet).
Prevedenie difúzorov s krížom je bez príplatku, prevedenie s Fresnelovými šošovkami a satitanto je za príplatok.

Farebné variácie rámčekov

Na prianie zákazníka sme schopní pripraviť pre hranaté (SQUARE) stropné difúzory svetlovodov aj rôzne ozdobné rámčeky v odtieňoch RAL. Základné prevedením stropných difúzorov je bez rámčeka.





Nočné LED osvetlenie pre svetlovody Sunizer™

Svetlovody Sunizer™ je možné dodať aj s osadením najmodernejším systémom LED diód s vysokým výkonom a nízkou spotrebou. Štandardné odtieň dodávaných diód je studená biela. Odtieň LED diódového systému je možné prispôsobiť podľa priania zákazníka. Osvetlenie pomocou LED diód pôsobí veľmi atraktívne a nesie veľké dizajnové plus pre svetlovody Sunizer™.

Tvary stropných difúzorov pre svetlovody Sunizer™

Sunizer™ SQUARE Y13







Sunizer™ ROUND Y13







Príslušenstvo pre svetlovody Sunizer™

Thermizer™

THERMIZER™ je tepelno-izolačný prvok, ktorý svetlovod Sunizer™ predurčuje pre použitie do nízkoenergetických či pasívnych domov. Pomocou použitia tohto prvku je možné splniť požiadavky pasívnych domov na svetlovody a zaistiť tak zanedbateľné tepelné straty. Súčasne je tento prvok vzduchotesný, parotesný a bez problémov splní Blowdoor test.

Predlžovacie diely tubusov pre svetlovody Sunizer™

Svetlovodné potrubia svetlovodu Sunizer™ je tvorené pevným, hladkým a extrémne lesklým povrchom sa superreflexní vrstvou 99,98% technického striebra špeciálne napareného vo vákuu na AL plech s vysokou odrazivosťou povrchu 98%. Výhodou je veľký výber predlžovacích dielov.
Potrubie je dodávané v týchto dĺžkach 415 mm, 620 mm, 1250 mm.

Nastaviteľné kĺby pre svetlovody Sunizer™

Kĺb je pohyblivé spojenie dvoch styčných plôch svetlovodného potrubia. Vďaka ľahko nastaviteľnému uhlu kĺbu je docielená jednoduchá montáž svetlovodov Sunizer™ do šikmých striech.
Kĺby sú dodávané v dvoch typoch s možnosťou nastavenia uhlov 0 - 30 °, 0 - 45 °.

Blackizer™ pre tubusové svetlovody Sunizer™

Kruhová zatemňovacia klapka Blackizer™ so servopohonom sa používa na uzatvorenie alebo reguláciu prietoku denného svetla prúdiaceho vo svetlovodná potrubí. Výška zatemňovacia klapky činí 620 mm.

Sunizer™ PYRO zostava

Svetlovod Sunizer™ v prevedení PYRO je protipožiarna svetlovod so zvýšenou odolnosťou proti požiaru, ktorý sa používa pri výstavbe interiérov v objektoch s predpísanou zvýšenou protipožiarnou odolnosťou. Montážou protipožiarneho svetlovodu Sunizer™ PYRO zvýšime odolnosť konštrukcie budovy až o 30 minút.

Bezdrôtové diaľkové ovládače

Wallizer™ - diaľkový nástenný ovládač
Handizer™ - diaľkový ručný ovládač
Kompaktné diaľkové ovládače obsahujúce 4 tlačidlá pre 4 samostatné elektrické zariadenia alebo 4 nezávislé skupiny elektrických zariadení: napr nočné LED osvetlenie či zatemňovacia klapku Blackizer™. S rádiovú technológiou s dosahom 100 - 300 metrov na voľnej ploche môžu byť inštalované kdekoľvek podľa vašich potrieb napr na stene, nábytku či kľúčoch.

Tepelnoizolačné vlastnosti a svetlovody Sunizer™

Dokonalé tepelno-izolačné vlastnosti svetlovodu znižujú únik tepla z objektu a poskytujú tak záruku príjemného prostredia. Vďaka týmto vlastnostiam svetlovod znižuje tepelné straty aj tepelné zisky.

Do svetlovodu sa nesmie dostať žiadne vodnej pary. Pri ich preniknutie do svetlovodu a následnom styku s chladnou kopulou by mohlo dôjsť ku kondenzácii. Najväčší dôraz pri inštalácii svetlovodu je teda kladený na parotesnosť stropného difúzora. Pri inštalácii jednotlivých dielov svetlovodu musí byť bezchybne prelepené všetky spoje parotesnú páskou k tomu dodávanú. Po prelepenie všetkých spojov je doporučené zatepliť svetlovodný tubus tepelnou izoláciou.

Pre zaistenie bežných tepelno-izolačných parametrov domu je vhodná pre svetlovod Sunizer™ inštalácie s tepelno-izolačným dvojsklom vloženým do stropného difúzora.

Tepelno-izolačný prvok THERMIZER™ je predovšetkým určený pre inštaláciu sa svetlovody Sunizer™ do pasívnych domov alebo domov so zvýšenými požiadavkami na tepelný prestup jeho obálkou.

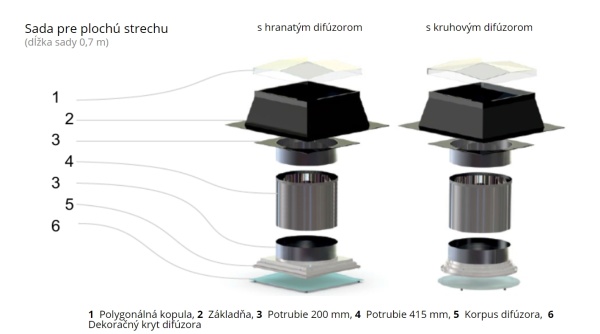

Plochá strecha a svetlovody Sunizer™

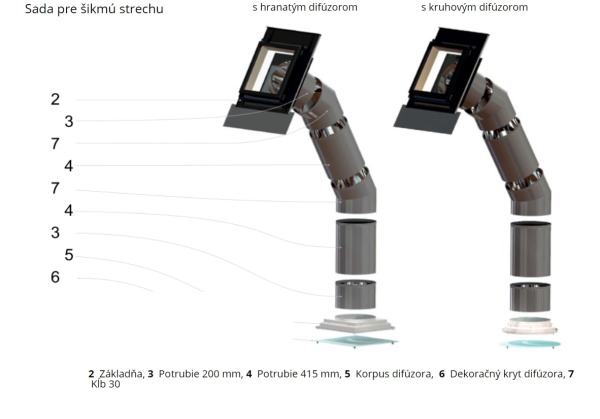

Šikmá strecha a svetlovody Sunizer™

Najčastejšie kladené otázky

Možno svetlovod Sunizer™ nainštalovať do každého typu strechy?

Áno, svetlovod možno inštalovať do šikmých aj plochých striech. Svetlovod Sunizer™ má základňu rozdelenú na dva základné typy a to základňu pre ploché strechy a základňu vzhľadovo podobnú strešnému oknu pre šikmé strechy. Z diaľky svetlovod Sunizer™ na streche častokrát od strešného okna nerozoznáte.

Do akých priestorov je možné svetlovod Sunizer™ umiestniť?

Použitie ponúkajú svetlovody Sunizer™ veľmi široké. Možno ich s výhodou využiť ako v existujúcich rodinných domoch, novostavbách, ako aj administratívnych či priemyselných stavbách. Možností uplatnenie Sunizer™ je nespočet, k najčastejším patria: chodby, schodiská, kúpeľne, kancelárske priestory, sklady, výrobné priestory atď

Zvládnem montáž svetlovodu Sunizer™ svojpomocne?

Áno, ak máte dostatočnú odbornú znalosť a dodržíte základné postupy uvedené v montážnom liste, možno svetlovod behom niekoľkých hodín do stavby namontovať. Svetlovod je ako stavebnica, diely do seba vhodne zapadajú.

Možno svetlovod Sunizer™ inštalovať do domu dodatočne, alebo musí byť inštalovaný počas výstavby?

Svetlovod Sunizer™ možno ľubovoľne inštalovať ako do novostavieb počas výstavby, tak aj do starších objektov napr. pri rekonštrukcii. Pre presný návrh či odporúčania správneho typu svetlovodu je vhodné kontaktovať technika na svetlovody.

Nehrozí vo svetlovodu Sunizer™ kondenzácie vody?

Celý systém svetlovodu Sunizer™ je navrhnutý tak, aby ku kondenzácii nedošlo. Pri inštalácii je dôležité dodržať podmienky montážneho návodu. Nesmie teda byť zabudnuté na dodržanie parotesnosť.

Exkluzívny parametre svetlovodu

Porovnanie tubusu svetlovodu Sunizer™ s ostatnými tubusmi

Rovnomerne zatiahnutá obloha 20000 Lux
Počet odrazov Pevný tubus Sunizer (odrazivosť 98%) Pevnýtubus ostatné (odrazivosť 96%) Ostatnétubus napr flexibilné (odrazivosť 80%)
1 19600 Lux 19200 Lux 16000 Lux
5 18078 Lux 16307 Lux 6554 Lux
10 16341 Lux 13297 Lux 2147 Lux
15 14771 Lux 10842 Lux 704 Lux
20 13352 Lux 8840 Lux 231 Lux
25 12069 Lux 7208 Lux 76 Lux
30 10910 Lux 5877 Lux 25 Lux



OBJEDNANIE:

Všetok tovar zo sortimentu tubusové svetlovody Sunizer™ je bežne dostupné do 5-tich pracovných dní.

Tovar je možné objednať priamo na týchto stránkach prostredníctvom kontaktného formulára, elektronickou poštou na adrese export@abcweb.cz, prostredníctvom telefónu na čísle: +420 725 885 542 alebo prostredníctvom faxu na čísle: +420 545 234 443.

Ďalej ponúkame zaškolenie v problematike tubusové svetlovody Sunizer™, pri ďalšom projektovaní, návrhu a realizácii.

Zabezpečujeme kompletný servis, vrátane montáží. Konzultácie v problematike tubusové svetlovody Sunizer™ zadarmo!
